电子科技大学罗小蓉课题组在超宽禁带半导体氧化镓功率器件领域取得研究进展

宣布时间：2023-07-30 23:40来源：半导体工业网

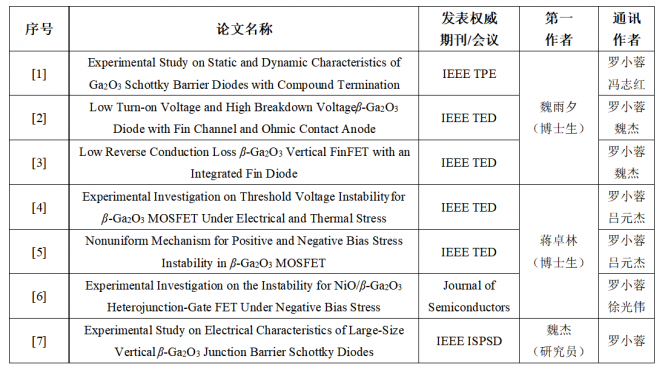

半导体质料氧化镓因其超宽禁带和高临界击穿电场，其巴利加优值（3444）远大于 SiC（340）和 GaN（870），且可通过多种较低本钱的熔体法生长高质量、大尺寸的单晶，能够满足新一代电源系统与功率电子装置大功率、高效率和小型化生长需要。氧化镓被某国明确列为出口管制，近日，我国也对镓、锗相关物项实施出口管制，氧化镓已成为国际科技战略必争高地，是海内外研究的热点和重点。近年来，电子科技大学罗小蓉教授课题组开启超宽禁带氧化镓器件研究，在新型氧化镓功率整流管和晶体管及其可靠性研究方面取得一系列新进展，在领域国际权威期刊和顶级集会宣布多篇论文，授权多项专利。

一、氧化镓功率器件

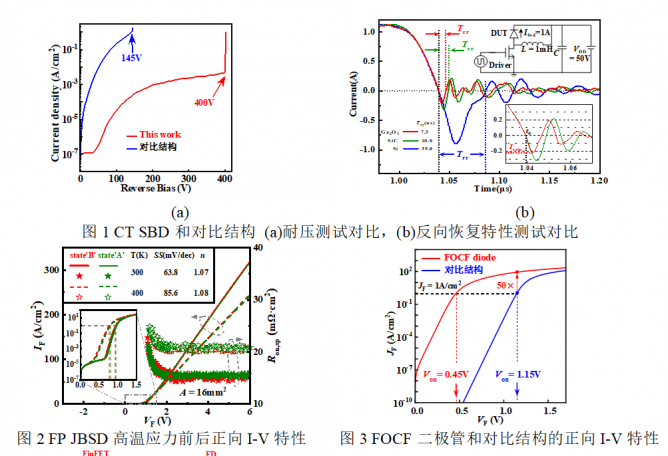

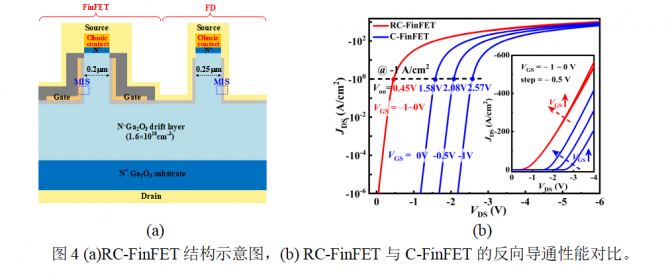

针对氧化镓功率器件的击穿电压远低于理论极限且难以实现增强型器件的技术难点，项目团队提出4个新结构，提高整流器件耐压并降低开启电压，提升晶体管阈值电压并降低反向导通压降。研制出具有空气桥场板和热氧化终端复合结构的氧化镓肖特基势垒二极管（CT SBD）[1]，与无复合终端结构的器件相比，击穿电压提高176%，且反向恢复时间相较于商用SiC和Si二极管划分降低25%和81%。研制具有NiO/氧化镓异质结和场板的氧化镓结势垒肖特基二极管（FP JBSD）[7]，在3000分钟高温应力前后，FP JBSD的正向I-V、C-V特性和击穿电压险些稳定。提出具有Fin沟道、欧姆接触阳极和复合场板的无结二极管（FOCF Diode）[2]，实现0.45V低开启电压；并将该氧化镓无结二极管与FinFET兼容集成，使得阈值电压和反向导通电压可以单独控制，获得兼具低反向导通电压0.45V和高阈值电压1.6V的增强型氧化镓RC-FinFET [3]，增强其在高功率和低损耗功率转换系统中的应用潜力。

二、氧化镓 MOSFET可靠性

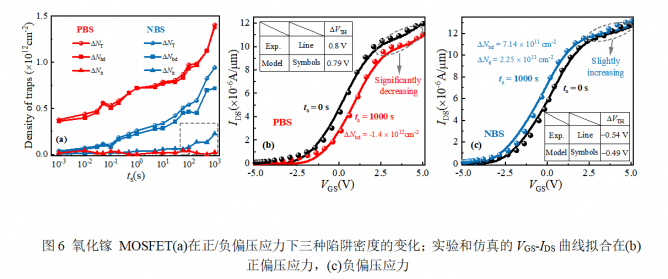

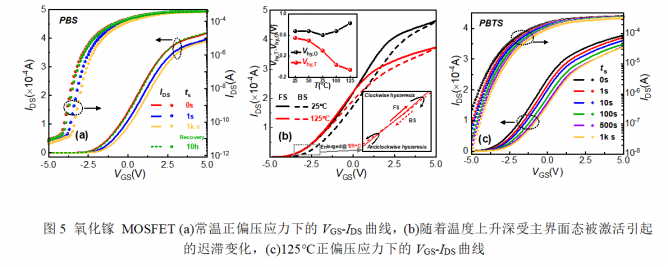

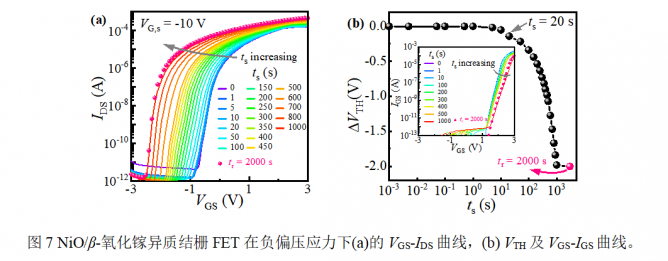

氧化镓器件有望在大功率和高温等极端情况下事情，因此研究氧化镓器件在电场和热场下等多物理场下缺陷响应机制并提出可靠性加固技术关于推进其应用至关重要。团队系统性的剖析了氧化镓 MOSFET在电-热应力下的不稳定性，揭示了电场、热场下的器件性能退化机制和物理模型。研究发明，随着应力时间(t_s)的增加，正偏压应力（PBS）会使氧化层中的界限陷阱捕获沟道电子导致V_GS-I_DS曲线正向漂移，随着情况温度的升高，迟滞剖析发明深受主界面态逐渐被激活并加入捕获历程。在125℃正偏压应力(PBTS)下，深受主界面态与界限陷阱一起导致器件爆发越发严重的V_GS-I_DS曲线漂移[4]。与正偏压应力差别，常温负偏压应力（NBS）下界限陷阱（ΔN_bd）、界面态（ΔN_it）和体陷阱三者配相助用导致氧化镓 MOSFET性能的退化，提出的电离陷阱模型解释了正/负偏压应力下的非统一机制，并通过仿真验证了模型的准确性[5]。研究了NiO/β-氧化镓异质结栅FET在差别应力巨细和应力时间下的退化机制，发明在负偏压应力下保存两种差别的退化机制，这为NiO/β-氧化镓异质结器件开发可靠性加固技术提供理论指导[6]。

据悉，电子科技大学罗小蓉教授课题组近年来牵头和加入了2项国家某科技计划重点项目，其中1项电子科技大学作为牵头单位，罗小蓉作为技术首席，与海内在超宽禁带半导体氧化镓质料与器件领域的一流团队如中电集团第13研究所、西安电子科技大学和中国科学技术大学等单位紧密相助，项目取得系列重要进展。
